Panci Pembuangan AC: Panduan Pembeli HVAC Lengkap

Apa Panci Pembuangan AC Sebenarnya Apakah

Sebuah panci pembuangan AC mengumpulkan air kondensat yang terbentuk pada koil evaporator selama siklus pendinginan dan menyalurkannya ke saluran pembuangan, menjaga kelembapan dari saluran, insulasi, dan material struktural di sekitarnya. Tanpa panci yang dipasang dengan benar, kondensat akan mengalir keluar dari koil dan menggenang di dalam lemari pengendali udara atau menetes ke ruang di bawah unit.

Sebagian besar sistem perumahan dan komersial ringan menggunakan dua panci yang bekerja bersama: panci utama dipasang langsung di bawah koil evaporator, dan panci sekunder dipasang di bawah seluruh pengatur udara sebagai bak penampung cadangan. Tata letak ganda ini merupakan praktik standar pada instalasi loteng dan lemari, karena memberikan garis pertahanan kedua jika saluran pembuangan utama menjadi terbatas.

Apakah komponen tersebut digambarkan sebagai Panci pembuangan HVAC , panci kondensat, atau panci pembuangan AC , fungsinya tetap sama di seluruh merek dan ukuran sistem: mengelola kondensat sehingga meninggalkan sistem dalam jalur yang terkendali dan bukannya jalur yang tidak terkendali.

Cara Kerja Panci Pembuangan AC di Dalam Sistem

Saat udara dalam ruangan yang hangat melewati koil evaporator dingin, uap air di udara mengembun di permukaan koil, mirip dengan pembentukan air pada kaca dingin. Air tersebut menetes ke bawah dan mendarat di panci yang terletak tepat di bawah kumparan. Panci dibuat dengan sedikit kemiringan ke arah salah satu sudut atau tepi, di mana saluran pembuangan terhubung ke saluran pembuangan PVC atau tembaga yang mengalirkan air keluar dari unit, biasanya ke saluran pembuangan lantai, pompa kondensat, atau titik pembuangan luar.

Peran Drain Pan Primer vs Sekunder

Panci utama terletak paling dekat dengan koil dan menangani kondensat dalam kondisi pengoperasian normal. Panci sekunder, terkadang disebut panci darurat atau panci tambahan, diposisikan di bawah tapak pengendali udara penuh dan hanya menampung air jika panci utama meluap atau saluran pembuangan utama tersumbat. Banyak panci sekunder dilengkapi saklar pelampung yang mematikan sistem secara otomatis ketika air terdeteksi, yang membatasi jumlah air yang dapat terakumulasi sebelum seseorang menyadari masalahnya.

Mengapa Kemiringan dan Posisi Outlet Penting

Panci dengan kemiringan yang tidak memadai memungkinkan air menggenang alih-alih mengalir, sehingga meningkatkan kemungkinan genangan air, penumpukan sedimen, dan pertumbuhan mikroba seiring waktu. Inilah salah satu alasan produsen sangat memperhatikan penempatan stopkontak dan geometri panci daripada memperlakukan panci sebagai baki datar sederhana.

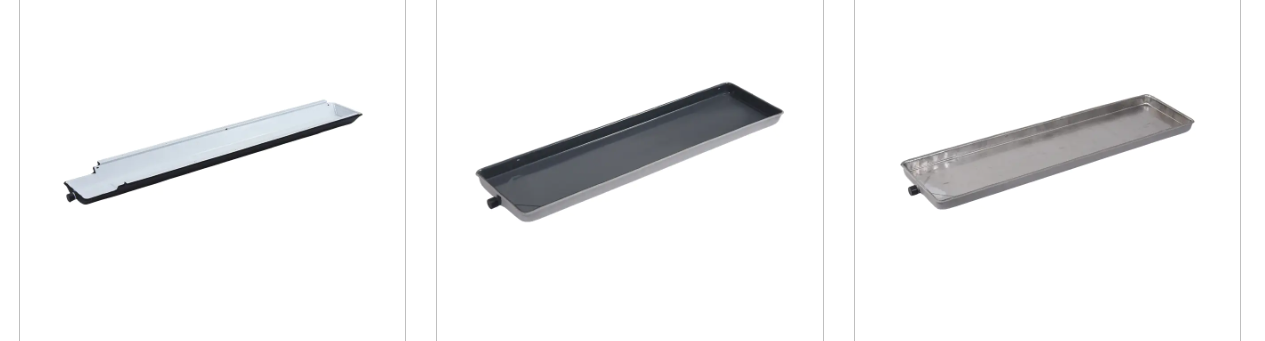

Pilihan Bahan Drain Pan: Stainless Steel, Baja Galvanis, dan Aluminium

Pemilihan bahan memengaruhi ketahanan panci terhadap paparan kelembapan selama bertahun-tahun digunakan terus-menerus. Tiga bahan yang paling umum digunakan untuk panci kondensat HVAC adalah baja tahan karat, baja galvanis, dan aluminium, masing-masing dengan keseimbangan ketahanan korosi, berat, dan kekakuan struktural yang berbeda.

Perbandingan ketahanan korosi secara umum pada material panci kondensat umum, skala relatif.

Panci Pembuangan HVAC Baja Tahan Karat

A panci pembuangan HVAC baja tahan karat umumnya dipilih untuk lingkungan dengan kelembapan lebih tinggi atau paparan udara pantai, karena paduan ini tahan terhadap karat permukaan dalam jangka waktu penggunaan yang lama. Panci tahan karat juga lebih mudah dibersihkan karena permukaannya yang halus tahan terhadap penumpukan kerak mineral dibandingkan dengan baja berlapis.

Panci Pembuangan Baja Galvanis

A panci pembuangan baja galvanis menggunakan lapisan seng di atas dasar baja, yang memberikan titik tengah yang hemat biaya antara baja mentah dan baja tahan karat. Panci galvanis banyak digunakan dalam instalasi perumahan standar di mana kelembapan ekstrem atau paparan garam tidak menjadi perhatian utama.

Panci Pembuangan AC Aluminium

Sebuah panci pembuangan AC alumunium menawarkan opsi bobot lebih ringan yang tetap tahan terhadap korosi secara efektif, yang dapat menyederhanakan penanganan selama pemasangan di ruang loteng atau langit-langit yang sempit. Aluminium membentuk lapisan oksida alami yang membantu melindungi permukaan dari korosi lebih lanjut setelah dipasang.

Perbandingan material umum untuk konstruksi panci pembuangan HVAC logam
Bahan	Berat Relatif	Kasus Penggunaan Khas
Baja tahan karat	Sedang	Tinggi humidity or coastal climates
Baja galvanis	Sedang	Sistem perumahan standar
Aluminium	Ringan	Pemasangan ruang loteng atau sempit

Membandingkan Panci Pembuangan Stainless Steel dan Baja Galvanis

Karena kedua bahan ini paling sering ditentukan dalam proyek panci kondensat HVAC, perbandingan berdampingan di beberapa kriteria praktis membantu memperjelas di mana setiap opsi memiliki kinerja terbaik.

Perbandingan editorial, area biru mewakili baja tahan karat, area oranye mewakili baja galvanis, skala sepuluh poin.

Baja tahan karat cenderung memiliki skor lebih tinggi dalam hal ketahanan terhadap korosi dan daya tahan jangka panjang, sedangkan baja galvanis tetap menjadi pilihan praktis untuk instalasi standar di mana efisiensi anggaran dan ketersediaan langsung lebih penting daripada ketahanan terhadap korosi maksimum.

Penyebab Umum Panci Pembuangan AC Meluap

Panci yang terus terisi atau meluap biasanya merupakan gejala penyumbatan atau masalah aliran udara di bagian lain sistem, bukan kerusakan pada panci itu sendiri. Memahami penyebab paling umum membantu pemilik rumah dan teknisi mendiagnosis masalah lebih cepat.

Peringkat frekuensi ilustratif dari penyebab luapan saluran pembuangan yang dilaporkan, skala sepuluh poin.

Ganggang, debu, atau serpihan yang membatasi saluran pembuangan kondensat
Kumparan evaporator yang beku atau es meleleh lebih cepat daripada yang dapat dikuras oleh panci
Panci dipasang tanpa kemiringan yang memadai ke arah stopkontak
Retakan fisik atau lubang korosi pada panci yang sudah tua
Pompa kondensat tidak berfungsi pada sistem yang mengandalkannya

Dimana Tempat Pembuangan Di Dalam Unit AC

Penempatannya tergantung pada konfigurasi sistem. Dalam sistem split, panci utama berada di bawah koil evaporator dalam ruangan di dalam kabinet pengendali udara, biasanya terletak di lemari, ruang bawah tanah, atau loteng. Panci sekunder biasanya ditempatkan di bawah seluruh pengatur udara ketika unit dipasang di atas ruang tamu, karena kebocoran apa pun di lokasi tersebut memiliki risiko lebih tinggi menyebabkan kerusakan langit-langit atau dinding.

Tampilan isometrik yang disederhanakan dari penempatan panci pembuangan primer dan sekunder di dalam kabinet pengendali udara.

Pada unit paket atap, wadah kondensat dibangun ke dalam rumah unit tepat di bawah bagian koil, dengan saluran pembuangan disalurkan melalui tepi atap atau dasar kabinet ke titik pembuangan luar.

Ukuran dan Dimensi Tiriskan Pan

Dimensi panci disesuaikan dengan tapak koil evaporator atau kabinet pengendali udara, sehingga ukuran umumnya ditentukan oleh produsen peralatan daripada dipilih secara independen. Kedalaman sama pentingnya dengan panjang dan lebar, karena panci yang dangkal memiliki kapasitas cadangan yang lebih sedikit jika saluran pembuangan untuk sementara dibatasi.

Referensi ukuran umum untuk panci kondensat komersial ringan dan perumahan umum
Jenis Panci	Kedalaman Khas	Pengaturan Umum
Panci utama	1 hingga 2 inci	Di bawah koil evaporator
Panci sekunder	2 hingga 3 inci	Di bawah pengendali udara penuh
Panci unit atap	Bervariasi berdasarkan model	Terintegrasi ke dalam dasar kabinet

Opsi kedalaman dan tapak khusus adalah hal yang umum pada proyek penggantian di mana panci peralatan asli tidak lagi tersedia atau ketika ukuran kabinet non-standar memerlukan penyesuaian yang disesuaikan.

Jadwal Perawatan Panci Kondensat HVAC

Pembersihan rutin mengurangi kemungkinan sedimen dan penumpukan biologis terakumulasi lebih cepat daripada yang dapat dibawa oleh saluran pembuangan. Bagan garis di bawah mencerminkan hubungan umum antara waktu sejak pembersihan terakhir dan kemungkinan terbatasnya drainase, yang digunakan sebagai referensi perencanaan untuk penjadwalan pemeliharaan.

Referensi perencanaan umum untuk tren risiko luapan relatif terhadap bulan sejak pembersihan terakhir.

Cara Membersihkan Panci Pembuangan AC

Matikan daya ke pengendali udara sebelum mengakses area panci.
Buang genangan air dan kotoran yang terlihat dari permukaan panci.
Siram saluran pembuangan dengan campuran yang direkomendasikan untuk saluran kondensat untuk membersihkan penumpukan.
Periksa panci apakah ada keretakan, bintik karat, atau keausan lapisan.
Pastikan sakelar pelampung, jika ada, bergerak bebas dan disetel ulang dengan benar.
Pulihkan daya dan periksa apakah kondensat mengalir menuju stopkontak seperti yang diharapkan.

Sumber sebuah Produsen Wajan Pembuangan HVAC

Komponen kondensor dan wadah pembuangan bekerja sama sebagai bagian dari siklus pendinginan, dengan kondensor menangani pertukaran panas antara zat pendingin dan udara luar, dan wadah pembuangan mengatur kondensat yang dihasilkan dari proses pendinginan. Pembeli yang mencari komponen dalam skala besar umumnya mencari pemasok yang dapat mendukung kualitas stamping atau pengelasan yang konsisten dan fleksibilitas pada ukuran non-standar.

Cixi Chenfeng Electric Co., Ltd. berfokus pada aksesori AC sentral, termasuk komponen kondensor yang dibuat dengan tabung tembaga dan sirip aluminium atau seluruh konstruksi aluminium yang kompatibel dengan zat pendingin umum seperti R410A dan R32, serta komponen panci pembuangan yang diproduksi melalui pencetakan atau pengelasan satu bagian menggunakan baja galvanis dan baja tahan karat. Panci pembuangan dapat dilengkapi lapisan anti jamur atau saluran drainase miring untuk membantu mengurangi genangan air, dan ukuran non-standar didukung untuk unit atap, unit kabinet, dan format pemasangan lainnya yang memerlukan penyesuaian posisi saluran keluar dan kemiringan.

Apa yang Harus Ditanyakan pada Pabrik Panci Pembuangan AC

Dapatkah tapak dan kedalaman panci disesuaikan dengan ukuran kabinet atau tepi jalan tertentu
Opsi pelapisan atau penyelesaian apa yang tersedia untuk lingkungan lembab atau pesisir
Apakah posisi saluran pembuangan dapat disesuaikan agar sesuai dengan rute saluran pembuangan yang ada
Dapatkah produksi mendukung opsi tahan karat dan galvanis dari pemasok yang sama

Pertanyaan yang Sering Diajukan

Apa itu panci pembuangan AC

Ini adalah baki logam dangkal yang ditempatkan di bawah koil evaporator atau pengatur udara yang mengumpulkan air kondensat dan mengarahkannya ke saluran pembuangan, menjaga kelembapan dari struktur sekitarnya.

Apa fungsi panci pembuangan HVAC

Ini menangkap air yang dihasilkan saat koil evaporator mendinginkan udara dalam ruangan, menyalurkan kondensat tersebut ke saluran pembuangan sehingga tidak menumpuk di dalam kabinet atau menetes ke ruang di bawahnya.

Apa itu panci pembuangan kondensat

Baki pembuangan kondensat adalah nama umum lainnya untuk komponen yang sama, yang merujuk secara khusus pada perannya dalam mengelola air yang mengembun pada koil pendingin selama pengoperasian.

Di mana letak saluran pembuangan pada AC

Pada sistem terpisah, unit ini berada di bawah koil evaporator dalam ruangan di dalam kabinet pengendali udara, sedangkan pada unit paket atap, unit ini dipasang di dasar kabinet di bawah bagian koil.

Bagaimana cara kerja panci pembuangan AC

Kondensat menetes dari koil ke dalam panci, yang miring ke arah saluran keluar yang terhubung ke saluran pembuangan, memungkinkan air meninggalkan sistem dalam jalur yang terkendali daripada menggenang.

Apa perbedaan antara panci pembuangan dan panci kondensat

Istilah-istilah ini menggambarkan komponen yang sama, dengan wadah pembuangan dan wadah kondensat digunakan secara bergantian dalam dokumentasi HVAC perumahan dan komersial.

Mengapa saluran pembuangan AC saya penuh air

Panci yang penuh biasanya menunjukkan saluran pembuangan yang terbatas, perangkap yang tersumbat, atau masalah pompa yang mencegah air keluar dari panci secepat air menumpuk.

Mengapa saluran pembuangan HVAC saya meluap

Luapan biasanya disebabkan oleh saluran kondensat yang tersumbat, kemiringan panci yang tidak memadai, atau kumparan beku yang meleleh lebih cepat daripada kemampuan panci dan saluran menahan air yang dihasilkan.

Mengapa saluran pembuangan AC saya bocor

Kebocoran sering kali disebabkan oleh panci yang retak atau terkorosi, sambungan saluran pembuangan yang longgar, atau lapisan yang rusak setelah terkena genangan air dalam waktu lama.

Mengapa wadah pembuangan AC saya terus terisi

Penumpukan yang berulang biasanya menunjukkan saluran pembuangan yang perlu disiram secara teratur, ganggang atau puing-puing yang terakumulasi lebih cepat daripada perawatan rutin, atau kemiringan lereng yang tidak lagi mengalirkan air secara efisien.
